可以用測量陰值大小的方法來大致判斷芯片以及電子元器件的好壞，以及判斷電路的嚴重短路和斷路的情況。如果CPU供電正常，接著把跳線跳好，包括CMOS跳線，電壓跳線，倍頻跳線等，然后就可以把CPU插到主板上了，插上CPU后還要再次測試CPU的供電，以防電壓不正常燒壞CPU.5.通電后注意觀察測試卡的代碼。

開關跳線通常在主板右下角，不管是什么板型，基本都在這個位置附近，以前老主板的開關跳線會用醒目的顏色標注，不過現在主流主板的開關跳線基本統一黑色元件，不好直接看出來。開機電路檢修流程圖注：開機電路常壞元器件器有接綠線的三極管、與開機電路有關的門電路芯片，還有紫色線給Power開關供電的三級管或是二級管等。一般接口電路的損壞都是其反面的電阻、電容以及電感損壞較多，具體檢修見詳圖。

1、電路板主板維修

注：BIOS電路的檢修是在供電、時鐘、復位都正常主板還未工作時，才采取的措施。一常用的維修方法：1詢問法：詢問用戶主板在出現故障前的狀況以及所工作的狀態。對于PII級以上的主板，有四個電壓必須正常，其一是南北橋的3.3V供電；其二是CPU的主供電；其三CPU的核電壓1.5V;第四是CPU的外圍2.5V供電。本站RAR壓縮包中若帶圖紙，網頁內容里面會有圖紙預覽，若沒有圖紙預覽就沒有圖紙。

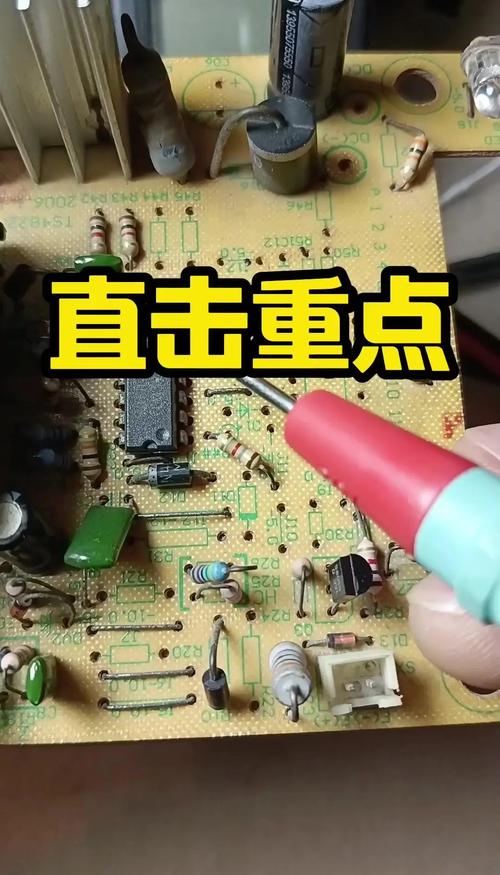

2、電路板主板維修指南

注：常壞的元器件是電源控制芯片和場效應管以及R1限流電阻，一般CPU供電中15V,2.5V,。通電測電壓的同時要注意觸摸板上的一些主要芯片，如南北橋，I/O,時鐘發生器，電源控制器，場效應管等，看它們是否有溫度過高的情況。二主板維修的步驟：1首先用電阻測量法，測量電源、接口的5V、12V、3.3V等對地電阻，如果沒有對地短路，再進展下一步的工作。

測試CPU主供電、核心電壓、只要CPU主供電不超過2.0V，就可以加CPU前提是目測時主板上沒有電容鼓包、漏液，同時把主板上外頻和倍頻跳線跳好最好看一下CMOS，看看CPU是否能工作到C，主供電全無輸出時，電源控制芯片壞的可能性最大，如果只有其中一項輸出不正常，則是輸出此項的場效應管壞的最多(如Q3的1.5V輸出)。

注：一般打印口的損壞最多的元件是與打印口相連的電阻、電感、或電容器最多，占總故障的百分之八十左右如打印口旁邊的排阻、排容、電阻、電容等注：一般串口壞大多是所連的電阻、電容和串口芯片損壞率最高。目測法：接到用戶的主板后，一定要用目測法觀察主板上的電容是否有鼓包、漏液或嚴重?fù)p壞，是否有被燒焦的芯片及電子元器件，以及少電子元器件或者PCB板斷線等。
