高壓變頻器原理圖講解視頻，高壓變頻器工作原理詳解

高壓變頻器常用于工業領域，適用于大功率、高電壓（通常超過1kV）的應用。其中，濾波電容分為正、負兩部分。由于電容器能承受的電壓范圍有限，而逆變電壓整流后的直流電壓有500伏以上的電壓，因此通常有兩組（兩個）電解電容器；當變頻器直流電壓在780V左右時，變頻器會停機，以保護濾波電容不被擊穿。電流型是將電流源的直流電變換為交流電的逆變器，其直流環路濾波器是電感。

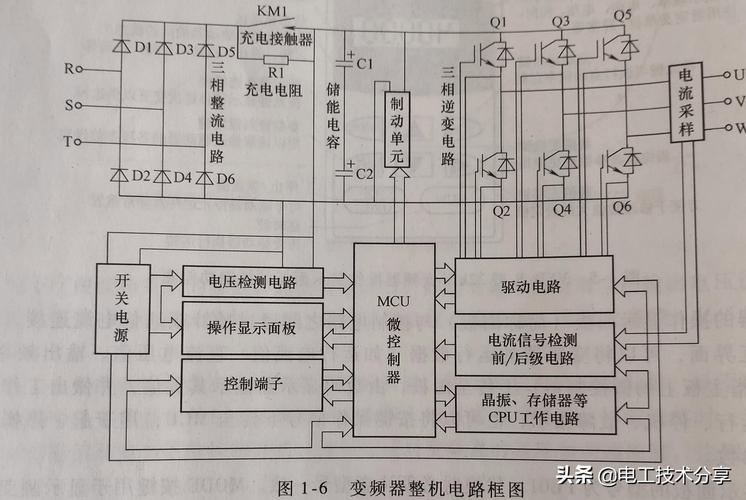

它由三部分組成：將工頻電源轉換為直流電源的整流器，以及吸收變換器和逆變器產生的電壓脈動的平滑電路。如果濾波電路部分采用電解電容，則為電壓型逆變器；如果使用電抗器，則為電流型逆變器。國內外常用的逆變器都是電壓型逆變器。本文分幾章對高壓變頻器在鋼纜起重機上的應用進行了分析，在國內首次實現了高壓四象限變頻器在鋼纜起重機上的應用！

1、高壓變頻器多少錢

目前，大功率、高壓電力電子器件正處于發展階段。 GTO元件面臨淘汰，IGBT和IGCT尚未成熟。變頻器應用變頻技術和微電子技術，通過改變電機工作電源的頻率來實現對交流電機的功率控制。設備。變頻器（Variable-Frequency Drive，VFD）是利用變頻技術和微電子技術，通過改變電機工作電源的頻率來控制交流電機的電力控制裝置。

2、高壓變頻器原始密碼

功率單元組成：功率單元是一個單相橋式變換器，由輸入分流變壓器的次級繞組供電。功率單元中的狀態信息將被收集到響應信號電路中進行處理。集中后，經過電/光轉換器轉換，以光信號的形式發送至主控制器。西門子變頻器工作原理交流電機同步轉速表達式：n=60f(1 - s)/p(1) 其中：

3、高壓變頻器功率單元工作原理

AC-DC-AC逆變器輸出的PWM調制電壓波形的電壓變化率du/dt很高，很容易對電機和電器造成絕緣疲勞損壞；當輸出線較長時，共模反射電壓會在電機側產生較高電壓。電壓，如果是雙電平變換器，這個電壓的峰值是直流電壓的兩倍。如果是三電平變換器，這個電壓的峰值是中間半電壓的三倍；高壓IGBT逆變器及應用1 引言電力電子技術、微電子技術與控制理論的結合，有力地推動了交流變頻調速技術的發展。

變頻器內部傳感器，不同廠家不同品牌生產的電流傳感器形狀和外觀略有不同。變頻器（Variable-Frequency Drive，VFD）是利用變頻技術和微電子技術，通過改變電機工作電源的頻率來控制交流電機的電力控制裝置。變頻器從機柜前后吸入空氣，機柜頂部的風扇帶走變頻器內部的熱量并排出室內。電路結構采用IGBT直接串聯技術，也稱直接器件串聯高壓逆變器。
